2013年3月4日

【分享】光進銅退,Fiber To The Home 中華電信 FTTH 光纖到府(暗管拉線、接頭製作)



申請多時的光纖到府(FTTH)終於來啦(淚)

為了讓這條細細的光纜進屋,密集的電話 騷擾 關切是一定要的

只要看到FTTH相關資訊時,就打去規設科了解一下最新進度


重點在於讓所屬區域規劃單位知道你有FTTH的需求

畢竟要佈線的地方實在太多,照施工順序排不知道要等到何年何月

終於前些日子中華電信告知正式派工單出爐了,日期也已確定


話雖如此

仍有大半申請者實際裝設時因家中管線問題,最後無法完成供裝或是得走明線

如果用戶不在意走明線,施工上就簡單很多,室內用線條壓壓即可

但個人希望從用戶端光纖接孔、進屋點、弱電箱到最後的ONU擺放位置都走暗管

且Presto這邊屬透天型社區,屋內暗管能否順暢拉線也得試試才知道


想想既然要拉線,索性決定連同弱電箱、總機設備、網路線一併整頓

於是聯絡弱電工程廠商、中華電信、裝潢木工三方來研究施工細節

決定將暗管內多年的銅纜(包含網路線、電話線)換新,連帶著光纜一起拉到定位

如此可確保不讓管內舊有纜線影響拉線過程,也可順便更換舊有銅纜

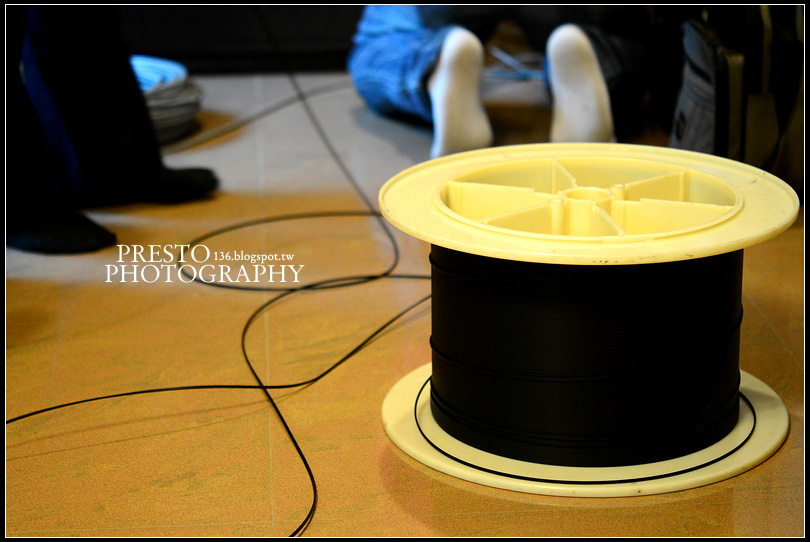

進屋用的2C光纜,一芯作為備援,規格似乎與所在地區、裝設時間有關,也曾看過網友分享1C光纜的案例


線身比常見的電話線來得苗條,重量也輕上許多


拉線必備的拉線器(離阿),網路線、電話線以及FTTH光纜通通跟著它跑


拉線中,拉過就知道這步驟可能遇到的狀況很多,交給專業的來,好在管路順暢,一次成功


實際拉線流程

住家附近的光化模組(電話線、光纜)→ 弱電箱(電話線、光纜、網路線)→ ONU位置(電話線、光纜、網路線)

弱電箱與ONU位置為不同樓層,所以進屋後還需要跨樓層拉線

以上皆走暗管,室內管線還算通順,沒有因為堵塞影響進度


光纜拉好後,接著就要來製作快速接頭,先剝去黑色線皮,可看到兩芯光纖


留下其中一芯光纖,套上尾套



用特殊工具去除光纖外表的膜衣


酒精棉片清潔光纖芯線


放入垂直切割器,切出適當的光纖芯線長度


這個角度可以清楚看到比頭髮還要細的光纖芯線

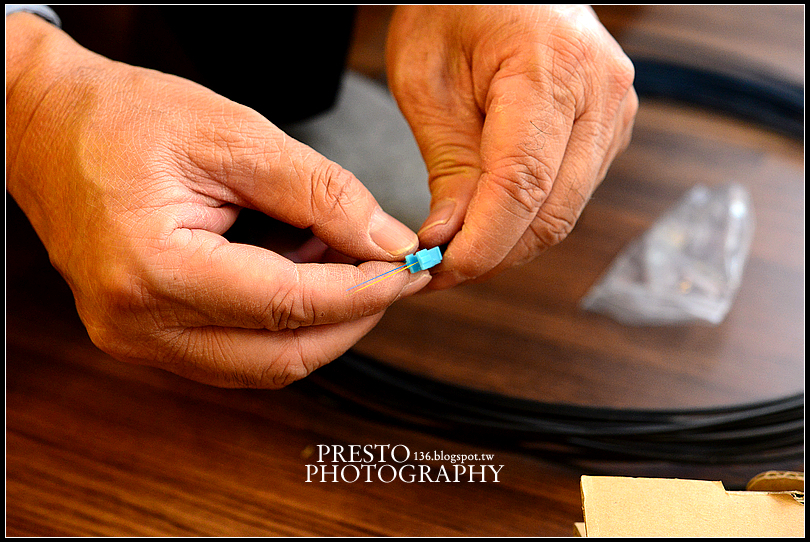

推入接頭後端,使光纖芯線略微彎曲後闔上上蓋,快速接頭隨即完工


室外步驟相同,切割適當長度芯線


將光纖芯線推入快速接頭


闔起上蓋,加註線材標誌,光纖接頭製作完成


簡單、快速、方便,毋須昂貴的熔接工具,不會比壓網路線慢喔


距離30米的光化箱,施工人員表示應該是附近首戶透天FTTH申裝案例


手持式光纖檢測工具,測試線路有無故障及訊號品質,順利測通後,FTTH就完成80%囉!


暫時先寫到這邊,圖片整理中

其餘部分就先留到下篇再繼續,感謝收看



(待續)
